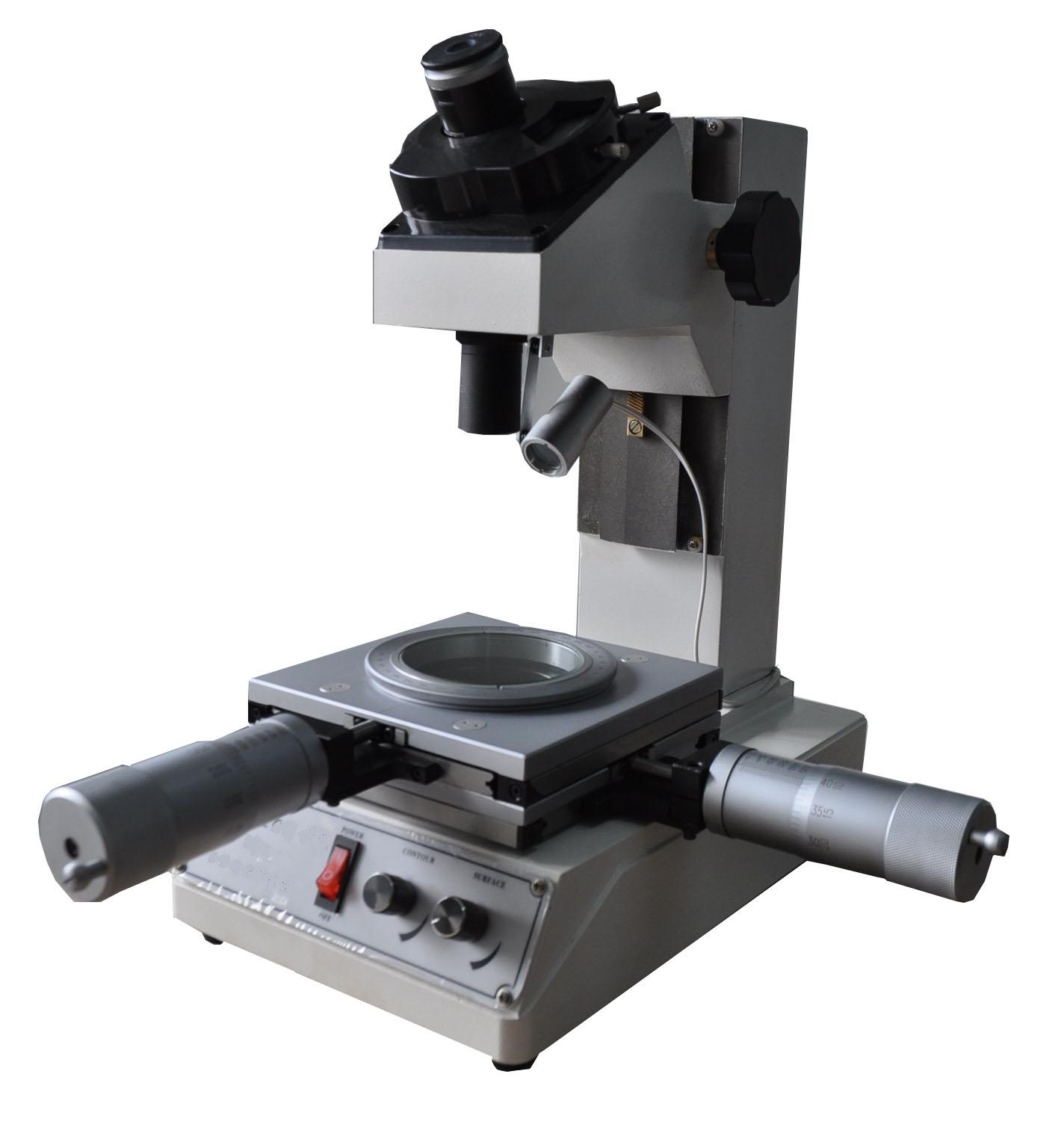

CW0505小型工具显微镜
仪器用途
工具显微镜是光学计量仪器之一种，它的结构简单、操作方便，适用范围极广，主要用途如下：
1、直角座标中测定长度，例如测定孔距、基面距离、刻线距离、刻线宽度、键槽宽度，狭缝宽度、通孔外圆直径等等。
转动度盘测定角度，例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。
3、用作观察显微镜，以比较法检查工件表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。
技术参数：
|
物镜 |
倍率 |
数值孔径 |
工作距离 |
物方视场 |
|
2X |
0.08 |
66.89mm |
￠9.0mm |
|
|
4X(选配) |
0.10 |
47.21mm |
￠4.5mm |
|
|
10X(选配) |
0.16 |
23.46mm |
￠1.8mm |
|
|
目镜 |
倍率 |
焦 距 |
视场直径 |
视度调节范围 |
|
10X |
25．0 |
￠18.0mm |
±5个视度 |
|
|
15X(选配) |
16.7 |
￠18.0mm |
±5个视度 |
|
|
测量工作台读数装置主要规格 |
X--轴移动测量范围 |
50mm |
||
|
Y--轴移动测量范围 |
50mm |
|||
|
工件最大高度 70mm |
70mm |
|||
|
测微器分度值 |
0.01mm |
|||
|
测量台转动范围 |
不限 |
|||
|
度盘的主要规格 |
度盘的示值 |
1° |
||
|
游标的示值 |
5′ |
|||
|
测量精度 |
仪器示值误差 |
±（5+L/15）μm |
||
|
仪器示值误差 |
包括测量误差与仪器系统误差 |
|||
|
注：测量地点温度变化（20°￠3°）C |
||||
|
主要尺寸 |
测量工作台尺寸 |
160*160（mm） |
||
|
仪器外形尺寸 |
高386*长332*宽210（mm） |
|||
